プレス加工・レーザー加工・その他(当社協力先による加工)

プレス及びレーザー加工は、当社協力先にて対応可能です。
おもに鉄・ステンレス・アルミを中心としたプレス加工品、板金加工品を製造しております。

プレス加工とは

プレス機械の中に一対になった金型を取り付け、その間に金属などの素材を入れ、上下より大きな圧力を加え、素材に金型の形状を転写・成形することです。

短時間で連続して同じものが製作でき、大量生産が可能です。1度の工程で製作可能な単純なものから、複数の工程が必要な複雑なもの、大小さまざまなものがあります。

私たちの協力先では、主に板金関連のプレス機を保有し、切断・曲・穴加工を行っています。 主力となっている機械がシャーリング・タレットパンチプレス・プレスブレーキです。

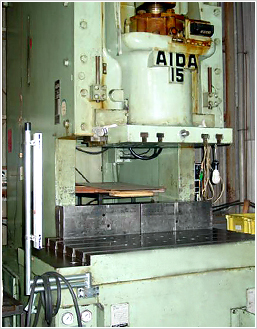

メーカーアイダ
機種名C1-15
能力150t

C1-15

C1-15

ページの先頭へ

シャーリングマシン(せん断加工)

金属の板(板金)を任意の大きさに切断するマシンです。上下にある刃に材料を差し込んで、上の刃に圧力を加え切断します。

メーカー アマダ
機種名 S-2532
能力+3.2 × 2500

S-2532

S-2532

ページの先頭へ

NCタレットパンチプレス・パンチング加工・タレパン

NCタレットパンチプレスとは、多数の金型が装着可能な円盤状、扇状の部品(タレット)と、被加工材を保持・移動するテーブル・クランプ等を数値制御し、被加工材の所定の位置に打ち抜き加工、成形加工を行うプレス機です。加工材料が縦・横・斜めに動くことにより、それにあらゆる形状の穴を開けたり、周囲を切断することができます。

メーカー ムラテック
機種名 モトラム2044LT
能力 20t、シートサイズ:1250 × 1250
モトラム2044LT

モトラム2044LT

加工風景

加工風景

ページの先頭へ

レーザー加工とは

レーザー光を極めて小さな面積に集光させることにより、大きなエネルギー密度を発生させ、材料を加熱・溶融させるものです。 これにより鉄・非鉄・セラミック・プラスチック・木材などのほとんどの種類の材料を対象に、自由曲線切断・穴あけ・溶接などができます。

協力先保有設備はCO2レーザー加工機ですが、CO2レーザーは板金切断にもっとも使用されています。

レーザー加工はタレパンでは困難な抜き型が異なった形であったり、複雑な形でもレーザー加工なら対応可能です。またレーザー加工は小ロットに適していますので、試作等お気軽にお問い合わせ下さい。

メーカー ヤマザキマザック
機種名 NEW TURBO X48(CO2レーザー加工機)
能力 シートサイズ:2500×1250、1.5KW
NEW TURBO X48

NEW TURBO X48

加工風景

加工風景

ページの先頭へ

プレスブレーキ加工

主に薄板の鋼板やアルミ板などの曲げ加工に用いられる油圧式と、機械式(クランク制御)がありますが、現在は油圧式がほとんどです。

メーカー アマダ
機種名 RG-50
能力 50t × 2000

RG-50

RG-50

ページの先頭へ

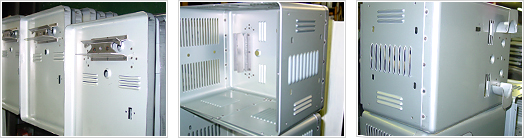

加工製品の一部紹介

加工製品の一部紹介

素材:SPCC
タレパンとプレス絞りで形にしたものと、プレスブレーキで曲げたものをスポット溶接し、箱物に。
協力先では薄肉物の板金加工から自社内の溶接加工を含め、箱物の完成品まで一貫して加工を承ります。
